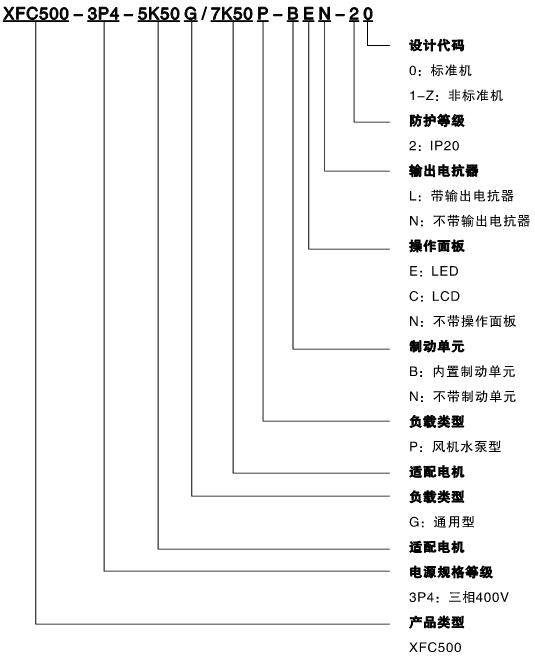

- 型號說明
- 技術特點
- 使用條件
- 規格型號
XFC500系列變頻器是一款開環矢量控制型變頻器。
1、該款機型適用范圍廣；
2、支持壁掛式、嵌入式、并列、上下等安裝方式；
3、132KG/160KP及以上機型內置直流電抗器；
4、靈活的應用功能擴展，主要包括IO擴展卡、PLC擴展卡；
5、豐富的通信擴展，通過擴展接口可連接CANopen, Profibus、EtherCAT等通信擴展卡；
6、可外引LED操作鍵盤；
7、全系列均支持共直流母線及直流供電。
項目 | 參數 | |
電源 | 額定電壓 | 三相380V~480V |
允許電壓波動 | -15％~+10％ | |
額定頻率 | 50/60Hz | |
允許頻率波動 | ±5％ | |
輸出 | 輸出電壓 | 三相380V~480V跟隨輸入電壓 |
輸出頻率 | ≤500Hz | |
載波頻率 | 0.5~16kHz（可根據溫度自動調整，不同機型調整范圍不同） | |
過載能力 | G型：150％額定電流60s；180％額定電流3s P型：120％額定電流60s；150％額定電流3s | |
基本功能 | 頻率設定分辨率 | 數字設定：0.01HZ 模擬設定：頻率上限值×0.025％ |
控制方式 | 開環矢量控制（SVC） V/F控制 | |
啟動轉矩 | 0.3HZ/150％（SVC） | |
調速范圍 | 1∶200（SVC） | |
穩速精度 | ±0.5％（SVC） | |
轉矩提升 | 自動轉矩提升 手動轉矩提升0.1％~30.0％ | |
V/F曲線 | 三種方式：直線型；多點型；N次方型V/F曲線（1.2次方、1.4次方、1.6次方、1.8次方、2次方） | |
加減速曲線 | 直線或S曲線加減速方式； 四種加減速時間，加減速時間范圍0.0~6500.0S | |
直流制動 | 直流制動的頻率：0.00HZ~頻率上限值 制動時間：0.0S~36.0s 制動動作電流值：0.0％~100.0％ | |
點動控制 | 點動頻率范圍：0.00HZ~50.00HZ 點動加減速時間：0.0s~6500.0s | |
簡易PLC，多段速運行 | 通過內置PLC或控制端子可實現16段速運行 | |
內置PID | 過程控制應用中實現閉環控制 | |
過壓過流失速控制 | 運行時對電流電壓自動限制，防止頻繁過流過壓故障停機 | |
快速限流功能 | 可減小過流故障停機，保護變頻器正常運行 | |
控制接口 | 數字輸入 | 5個多功能數字輸入，其中1個支持不低于100kHZ脈沖輸入功能 |
模擬輸入 | 2個模擬輸入，均可支持0~10v或0~20mA模擬輸入，通過跳線切換電壓或電流輸入 | |
數字輸出 | 2個開路集電極數字輸出，其中1個支持不低于100KHZ方波輸出 | |
模擬輸出 | 1個模擬輸出，支持0~10V或0~20mA模擬輸出，通過跳線切換電壓或電流輸出 | |
繼電器輸出 | 1路繼電器輸出，包括1個常開觸點，1個常閉觸點 | |
標配通信接口 | 1路RS485通信接口 | |
擴展接口 | 功能擴展接口 | 可連接IO擴展卡、PLC可編程擴展卡等 |
操作面板 | LED數碼顯示 | 5位數碼顯示參數、設置等 |
指示燈 | 4個狀態指示，3個單位指示 | |
按鍵功能 | 5個功能按鍵包括1個多功能按鍵，可通過參數 P0-00設置功能 | |
飛梭旋鈕 | 具有加、減及確認功能 | |
參數拷貝 | 實現參數的快速上傳、下載功能 | |
保護功能 | 基本保護 | 輸入輸出缺相、過壓、欠壓、過流、過載、過電流、短路、電壓電流限幅、快速限流等多種保護功能 |
環境 | 使用環境 | 室內，無異電性粉塵、油污等 |
運行環境溫度 | -10℃~＋40℃ (40℃~50℃，溫度每升高1℃降額1.5％) | |
濕度 | 小于95％RH，無凝露 | |
海拔高度 | 1000m以下不降額使用，1000m以上海拔每升高100m降額1％使用 | |
存儲環境溫度 | -20℃~+60℃ | |
振動 | 小于5.9m/s2(0.6g) | |
安裝方式 | 柜內壁掛安裝或嵌入式安裝（需要選購安裝附件） | |
防護等級 | IP20 | |

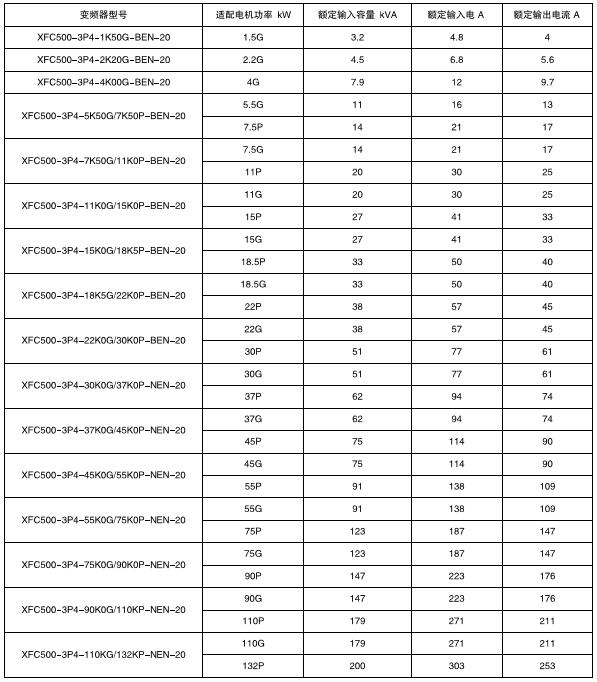

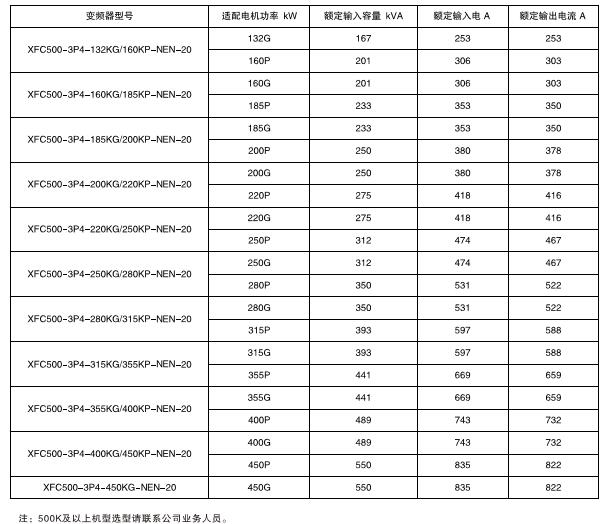

產品選型

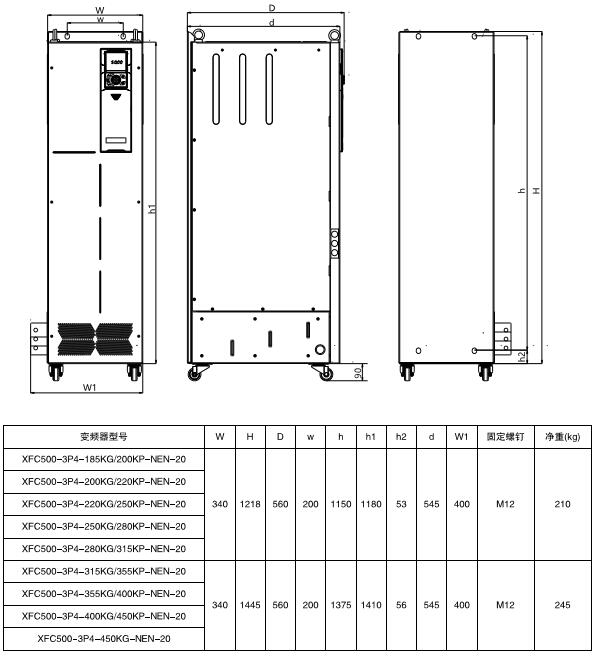

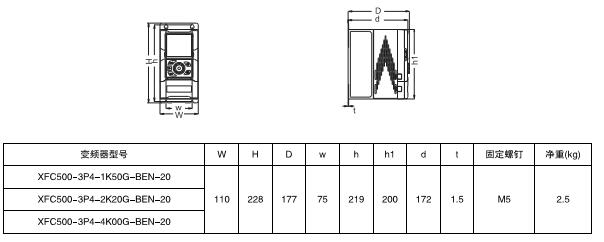

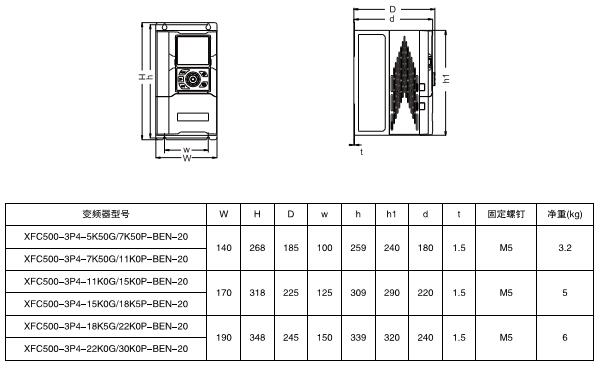

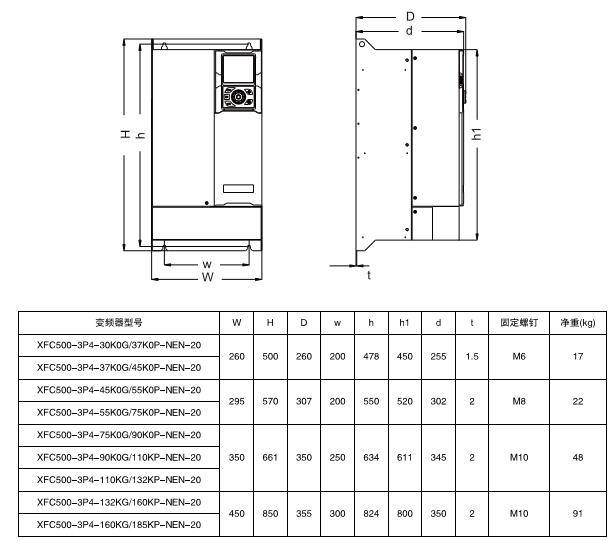

外形尺寸（單位：mm）
